Es  frecuente   ver equipos   PANASONIC   que  vienen    con el   problema  de  "F61" en el display. El   problema  se  presenta cada  vez  que se presiona  el botón  de encendido y  la  causa   muchas  veces  está  relacionado  a  algún  problema  en  los amplificadores  de salida  de audio,  pero no siempre  es así;  ya   que  la línea   DCDET que monitorea algún  problema en los amplificadores también  se  encarga  de  verificar  algunas   lineas  de  voltaje, en consecuencia  cualquier  problema  asociado  a la  linea DCDET que  va   a  un  pin  del   Procesador suele  mostrar  el código  "F61".

En este  post    vamos a  trabajar  con el  equipo  PANASONIC SA-AK750 que presenta  la falla de F61 a eso  de  2 a 3 segundos de encendido.

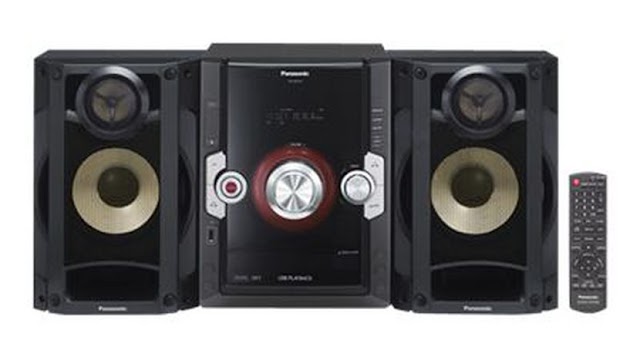

Panasonic F61 SA-AK750

SINTOMAS.
  • El  problema  que presenta  es  obvio,  una vez  que se presiona  el botón de encendido el equipo  muestra  F61  en el display y   puede   permanecer  así durante   todo el tiempo.
  • Resaltar  que  dicho   problema no se va a solucionar  con un RESET (menciono  esto porque  muchos  usuarios  creen  que  el equipo  está  bloqueado  por  presionar  algunas teclas)

REPARACIÓN:

  • Es bien sabido que  la  falla   "F61" es  provocado   por  algún problema  en  los  amplificadores de salida  de Audio; en el  equipo  en reparación  lleva 3  integrados  de clase D TDA8920BJ. Y  la  mayoría enfocaría  su  atención  en estos  integrados antes   que   en  otras  etapas.
  • Una  forma  de descartar es quitar  los   integrados    y encender  el  equipo y  si ya no sale     el código  F61  se puede  tener  la certeza de que    la falla  está  en uno de ellos.

TDA8920BJ

  • Ya  se  imaginan  lo  tedioso  del procedimiento anterior de  quitar  el integrado;  luego armar y probar; luego  quitar   el otro   y luego  armar  y probar  y así    hasta  completar  con los   ICs; lo peor   que puede suceder    una vez  quitado  los    3 integrados  que el  equipo quede  igual.
  • Por  eso  creo  que lo   mejor  es realizar   unas  cuantas  mediciones en frío a los  integrados  TDA8920BJ de  modo  que  nos  permita  descartarlos  con altas  probabilidades  de éxito.

TDA8920BJ schematic
  • Una  falla   de  F61  relacionado  a los integrados de audio  puede  ser  descartado    casi  con seguridad midiendo   ciertos  pines tal como se puede   ver  en el diagrama en bloques  del  TDA8920BJ.
  • Las  mediciones a realizar  son   para    verificar  el estado  de los MOSFETS  internos que   trae el TDA8920BJ;   y consiste  en medir  que  no exista  cruce  entre   las   lineas  VCC y las  SALIDAS midiendo directamente  en los pines  del integrado   y  en los   3 deben  ser   bastante  similares    si en uno de ellos   hay una  diferencia marcada podemos  dar   por   hecho que  la  falla está  en ese  integrado.
  • Si  ningún   integrado  marca   baja  impedancia  entonces  el  problema  es casi  seguro que se encuentra  en otra  etapa.
  • Las  lineas  DCDET aparte de  monitorear la presencia  de  voltaje DC  en la  salida  de audio  también monitorea    muchos    voltajes que  alimentan     otras  etapas  del equipo.
  • El descarte  lo podemos  realizar    mediante   voltajes verificando  cual de  ellos  está   ausente   o bajo y también  se puede    verificar  cada  línea  en busca de cortos  sin olvidar   mediciones  de   resistencias de bajo valor que   están para  proteger  cada   línea  de alimentación.
  • En el equipo en reparación    pude   observar algunas  resistencias  con síntomas de sobrecalentamiento;   entonces me puse  a medir cada  una de ellas y la  R5147   me  marcó  abierto   para  confirmar  lo quité y  obviamente   estaba  abierto.
  • Lo siguiente  es    ver  a donde  está conectado   y  ver  si  hay algún  daño en la  linea  de alimentación.
R5147 dañado
  • Se puede  ver que  dicha   resistencia  está  después  del  regulador  de 15V,   antes  de  cambiarlo  es necesario   medir  si hay algún  corto o  baja   impedancia  en  la  salida  que  podría    haber    originado  el daño  o simplemente  se dañó   porque  es  de  baja  potencia. Descartado cortos  se reemplazó  R5147 y  el equipo  quedó  solucionado.


































Una vez  más, a trabajar   con   equipos   Panasonic. En este  caso se  trata  del SA-AKX38 que   llega por  problemas de encendido.



SA-AKX38

Una vez  retirada  la   cubierta se procede con  el diagnostico:

SINTOMAS:

  • El  equipo no enciende,  ya sea  desde  el panel  frontal o del  control remoto.

PRIMER DIAGNOSTICO.
Una  de las primeras  bloques  a revisar  en este  tipo de   equipos  es la parte  de los  conversores  DC-DC TPS54240, especialmente  si el equipo  presenta  problemas  de encendido.

Un acercamiento  visual  a uno de los integrados   TPS54240 muestra   un corto  entre  dos  de sus  pines  y tiene indicios  de  haber  sido  resoldado. Por  suerte  este  primer  problema    fué  resuelto con solo  un resoldado.

Obviamente  antes de dar  ese  paso    se tiene que verificar  la presencia   del voltaje de standby  así  como  también  comprobar   si  el  procesador  responde   a  la  orden de encendido.




Últimamente  me   han  traído  a  reparar   muchos  equipos de  audio  de la marca PANASONIC  que  salieron  al mercado  hace   ya  unos cuantos  años, entre  ellos  los modelos  SA-AKX10 y SA-AKX30 por  diversas  fallas.

Panasonic SA-AKX10

En esta  entrada voy a darles una    pequeña  guía  acerca de la  reparación   por  falta de sonido   en el  equipo Panasonic SA-AKX10 y  el   procedimiento que  voy a explicar  es válido  para    los demás  equipos  de la  misma  serie como el SA-AKX30, SA-AKX50, etc que  fueron   fabricados  el mismo año (2010).

SÍNTOMAS.

  • En realidad   si   hay  un poco de audio  pero  el nivel es bajísimo.
  • Con  el  control de volúmen  al máximo   apenas se puede escuchar  en las  bocinas  y uno tiene  que acercar  el  oído  para escuchar.
  • El problema se presenta  en todas  las funciones.
REPARACIÓN.
Dicho  problema  se  puede  encontrar  en distintos  bloques  del equipo.


  • Puede  ser un problema  en la Fuente de Alimentación.
  • Puede  ser  un problema  en el  Conmutador de funciones o procesador de audio.
  • Puede  ser un problema   del   Amplificador de salida Audio,  que  en este  modelo es de Clase D y su código es TDA8950J.
En este  caso   creo que el  mejor  procedimiento  es realizar  un seguimiento de las  señales de audio desde  la salida  del  procesador   de audio  hasta  la  entrada  de  los amplificadores de Clase D.

R2A15909SP
EL  procesador  de audio que trae  este  equipo  es de código R2A15909SP   y está   fabricado por  Renesas Technology y  uno  de  los  puntos  a probar    para   verificar   la  presencia  correcta  de la señal  de audio  son los   pines 31 y 32 que corresponde a   la  salida de audio de este IC.

La  prueba se puede  realizar  con  osciloscopio  o con  extractor  de señales de audio.

En mi caso    la señal  de audio en  dichos  pines eran  demasiado  bajos de amplitud aún  con el control de volúmen  al  máximo.

En este  caso es  obvio  que el problema  se encuentra  en  dicho  integrado  o en sus circuitos  asociados y  en realidad   hay  pocas  pruebas  que realizar. Entre  ellos  es  la verificación   de  la  linea  VCC por el pin 16   y la 15 de Referencia y esta prueba  es  sólo  por las  dudas porque  el integrado   si está realizando  correctamente   el  cambio de   funciones así como también   el  control  del  nivel  de volúmen; por  la  misma   razón se  descarta  realizar  pruebas  en las lineas  SDA y SCL.

R2A15909SP dañado
Una  vez  reemplazado  dicho   circuito  integrado   el equipo  quedó  solucionado  y  se  verificó  el   correcto   funcionamiento  en  todas  las  funciones.

Agregar que el   circuito  procesador  de audio   R2A15909SP es  usado  en   varios  modelos  de la  marca  PANASONIC  entre  los cuales  menciono el SA-AKX10, SA-AKX12, SA-AKX14 y también  en  algunos   de la  marca  SONY  como  por  ejemplo FST-GTK1i, FST-GTK2i, RDH-SK8iP. Esos  son los modelos  en los que  recuerdo que  me   ha  tocado   trabajar  por  fallas  de audio. Es  obvio  que  el integrado  se  usa  en   una   amplia  cantidad  de modelos  pero    muchas   veces  pasa  desapercibido  porque  no nos  toca  un problema  relacionado a él.







En  esta  entrada    les voy a compartir  un pequeño apunte  acerca de la recuperación de paneles. En casos  que se presenta  alguna  falla de conexión  o pistas  perdidas de  comunicación  o  alimentación  de los Drivers de linea del tipo COF.

Falla de  panel
Para  el caso que nos   ocupa  se trata de  una televisor  LCD SAMSUNG  modelo LN32D403 que  solo se  ve  la parte  inferior de la pantalla y el resto se  ve  negro que luego se vuelve  rojiza.
Para  mayor  detalle   ver la imagen superior.
Se puede   apreciar la parte  superior  el numero  de canal  con  el fondo rojizo.

REPARACION.
Fallas  de este  tipo  presentes  en paneles   LCD   es  100% problema en el  panel y  en  muchos  caso  se puede  solucionar  siempre en cuando  el panel lleve  los  DRIVERS de LINEA  del tipo COF(chip on film).
Si bien este modelo de  televisor  es de la  marca SAMSUNG  el  panel es SHARP; también   hay  otro televisor del mismo   modelo que trae  un panel SAMSUNG.
En  este caso  vamos  a  trabajar  con el panel SHARP.
Llegó  a nuestro  centro  de servicio   dos  tarjetas  MAINBOARD  todo en uno,  correspondiente a  televisores  NEX de 50 pulgadas  modelo LED5017MR que no  encienden.

HK.T.RT2968P92
El código  que  trae  la  tarjeta   MAINBOARD  es HK.T.RT2968P92 y ambas   tarjetas   presentan daños   en la  fuente  de alimentación.
Las  tarjetas  me  las  trajo un colega ya que  el  daño   en la fuente  es bastante   grave  e  involucra  a  muchos  componentes   y  agregar  a ello  que   una de ellas   viene   con componentes   que faltan y  ya habían sido   revisadas  por  varios   técnicos  que    ya   daban  por  irreparable  las  tarjetas.
Este tipo de  tarjetas  son  de la clase  TODO EN  UNO (Fuente + Mainboard + Driver de LEDs.
Y  el bloque  mismo  de la  FUENTE  se compone  de  3 fuentes, si   consideramos  al  circuito de  PFC  como  una fuente  más, entonces   dividimos  las   fuentes   de la siguiente  forma:

  • Fuente  de Standby
  • Fuente  de PFC
  • Fuente  Principal.
FUENTE  DE  STANDBY: Esta  fuente  se encarga  de alimentar  al procesador   y sus  perifericos  durante  el periodo  de  reposo  y  también durante  el funcionamiento. Tiene  una   sola  salida  de 12V a partir  del  cual   mediante  una  multitud  de  conversores LDO y DC-DC alimentan  a todos  los  circuitos del televisor.
La  fuente  de Standby  de nuestra  tarjeta  tiene  como   controlador   al integrado  LD7536R de  6 pines que trabaja con el mosfet MMF80R900P

LD7536R
En el caso de  la fuente  que  estamos   viendo   la  Fuente  de Standby  se  encuentra   funcionando  correctamente.

CIRCUITO o FUENTE DE PFC. En nuestra fuente el circuito  correcto de factor  de potencia (PFC)  se encuentra  a cargo de un integrado FAN7930C y el mosfet 60R360P y es  uno  de  los bloques que se encuentra  dañado.

FUENTE  PRINCIPAL. Este circuito se encarga  de  suministrar el voltaje   para  el BACKLIGHT y  es controlado  por el integrado FAN6755 junto al mosfet MMFT70R380P. Es bloque también se encuentra  dañado.



DIAGNÓSTICO:


  • El problema  se encuentra   en  2 de los 3  bloques  que  trae  la  fuente.
  • Solamente  la Fuente  de Standby se  encuentra  funcionando correctamente.
  • El sistema de control si envía  la  señal de POWER pero no  hay respuesta del PFC.
  • A simple  vista  se puede ver  daños  en el bloque de la fuente  principal especialmente  en el integrado FAN6755W que se encuentra con un fisura.
  • Lo mismo  sucede en el  bloque de PFC aunque  el integrado  visualmente  no presenta  daños  pero el daño  en sus  componentes  periféricos así  como las mediciones en sus pines  lo delatan.


PROBLEMAS  EN EL BLOQUE DE PFC.
Una  vez   que se   pulsa  el botón   de encendido o en su defecto  se puede activar  manualmente la señal de POWER ON el circuito de PFC  debe  comenzar a funcionar y elevar el +B del primario de 300 hasta  unos  400V. Señal de  buen  funcionamiento que en este  caso no se cumple.
De alguna  forma   trabajar  con componentes miniatura  SMD  me  parece  más  sencillo que los componentes convencionales.


FAN7930C

Luego  de  realizar  mediciones en  frío  de   los componentes del  bloque de PFC  se llegó a reemplazar  todos los componentes  marcados  en la imagen superior. Muchos de ellos se encontraban   visualmente  dañados en especial las  resistencias. Y   el integrado UW801 de código  FAN7930C  presentaba corto o  baja  impedancia  en el pin de VCC (pin8).  En resumen  en el  bloque de PFC  se encontró dañado   los siguientes   componentes:

RW986-RW987 ------0.43 ohmios
RW853-RW855-------3.00 ohmios

RW873----------------4.7 ohmios
RW837----------------10 ohmios
RW847----------------47 ohmios
RW852----------------3.3 K
RW856-RW864-------220 ohmios
VW908----------------2N3904
VW907----------------60R360P
UW801----------------FAN7930C

PROBLEMAS  EN  LA FUENTE   PRINCIPAL.
En este  bloque  también   hay varios  componentes  dañados que  se puede  ver a simple   vista  en especial  el  integrado FAN6755W.


FAN6755W
El mosfet  principal MMFT70R380P también se encuentra  dañado   junto a  algunos componentes  mas.

MMFT70R380P
Resumiendo    en el bloque  principal se encuentra  dañado   y  se tuvo que   cambiar los siguientes  componentes.

RW970--------------------0.24 ohmios
RW914--------------------100 ohmios
RW913--------------------10 ohmios
RW908--------------------10 ohmios
RW928--------------------470 ohmios
VW901--------------------MMFT70R380P
NW907--------------------FAN6755W

Respecto a los   circuitos  integrados les dejo a los  dos  que ya  están  en el Hades y al  costado la luz de esperanza el PINOUT de ambos  ICs.

FAN6755 - FAN7930C
No siempre uno encuentra  una  fuente  con  muchos componentes  dañados; en este caso se tuvo que  reemplazar  algo de  20 componentes para que   el  televisor recupere   su   funcionamiento.
Primero se tuvo que reparar  el Bloque de PFC  y  fué  la parte  más complicada dado el   alto  número de componentes  dañados y en su momento  por la falta de diagrama, por  lo que   se tuvo que trabajar   solamente con la  hoja de datos  y diagramas  parecidos de otras  fuentes, en base a  esos  diagramas  se tuvo que reemplazar  los componentes que se encontraban quemados y no se les veía  el  valor.


Fuente  NEX  LED5017MR
Otro  detalle  a tomar  en cuenta es  que para cambiar  un  MOSFET  es necesario quitar   los 3 mosfets tal  como  se ve  en la imagen todos  vienen  montado en un  solo disipador   y están  sujetos a   la placa por la parte inferior. Menciono esto  porque  alguno de mis colegas  reniega   ante esta tendencia   en las  fuentes   chinas.

No hay  otra  opción  que  tomarlo con  calma   y paciencia  estas  reparaciones si  a uno  le  gusta  este universo de  componentes  miniatura   no  cabe  duda  que  disfrutará cada  reto que  presenta y si no es así  el tiempo  le dará  la  respuesta. Yo  también  empecé  reparando   TRC pero ahora   estoy  plenamente   sumergido   en el mundo  de la  microelectrónica obviamente   a   tomado    tiempo,  pero  ahora  me siento   cómodo  reparando   microcircuitos(celulares, tablets, recuperación de  paneles).

El televisor  tratado  en  esta entrada  corresponde  a un  SMART TV LG  42LA6200 con problema  de pantalla  oscura o negra(el Backlight si enciende).

LG 42LA6200



Dado que   este  tipo de problema  suele  presentarse  con frecuencia    en los televisores  ya sean  LCD, LEDs, SMART TV. Etc
En este  blog  ya   he  publicado  algunas   entradas  con el mismo tipo  de problema  que presenta este tipo de televisores, de modo  que este nuevo aporte  es uno  más  para  la colección. En los  siguientes  links  puede  encontrar otras  entradas  donde se corrigen fallas  parecidas.


SÍNTOMAS.
  • El Televisor enciende, se escucha  el audio de los canales sintonizados.
  • No muestra  imagen alguna, la pantalla está negra.
  • El  Backlight si enciende.
Smart Tv pantalla  negra


GUIA DE REPARACIÓN PARA FALLAS DE PANTALLA  NEGRA:
Dicho  problema    puede  ser  ocasionado  por algún  daño  en los siguientes  bloques:

  • Problema en la tarjeta  Mainboard.
  • Problema  en la tarjeta T-CON.
  • Problema  de Panel.
Por experiencia puedo mencionarles que los  problemas  mas  frecuentes  están  en la  tarjeta T-CON  y  en el  Panel.

PROBLEMAS  EN LA  TARJETA T-CON:
Una  falla  frecuente que se presenta  en la  tarjeta  T-CON  es el conversor DC-DC dañado.
El conversor DC-DC de este   televisor  es de código SM4051B.  Dicho  integrado  se encarga  de   generar  los voltajes  necesarios  para alimentar al Panel.

SM4051B
Otro problema  que se  puede  presentar  en la tarjeta T-CON es  algún   capacitor  en corto  en alguna  de las salidas  del  conversor DC-DC.  Cuando eso  ocurre  los  voltajes  aparecen   y caen  al instante a 0V o algún valor cercano a 0V y calienta  el  integrado. Frente  a eso  uno puede  pensar   que el integrado se encuentra  dañado.


PROBLEMAS  EN EL PANEL.
Los paneles LCD  tienen  una  regla adherida mediante los integrados DRIVERs de COLUMNA  con unos cuantos  componentes en su mayoría  capacitores SMD, algunas  resistencias y jumpers  de configuración.

Drivers de columna
En la  imagen  superior  se encuentra  marcado los condensadores SMD que  se debe revisar por lo general se encuentran  en paralelo y  hay la  misma cantidad  por cada integrado DRIVER  de COLUMNA.
Dicha   regla con algunos  componentes viene  adherida  al panel mediante pegamento conductor  anisotropico por  lo tanto  una  falla  en algún  componente de dicha  regla  se puede considerar  falla de PANEL.




Los  equipos  de la  marca  Panasonic   cuentan con sistema  de autodiágnostico que  mediante  códigos  de 3 letras/números se muestra  en el DISPLAY  cada vez  que ocurre  un problema interno  que en algunos  casos  puede ser temporal. Este sistema  fue  implementado   hace  casi  dos décadas  atrás fruto de ello   uno de los códigos  mas   conocidos  es el  "F61"

Panasonic SC-CMAX5

En  esta entrada daré  algunos  detalles acerca de algunos  CODIGOS  DE ERROR  que se  presentan con  mas   frecuencia y   sugerencias  para  corregir   esas  fallas.
Otro  tema  es acerca  del RESET    que  se  realiza  en   equipos   de audio   y  su  uso  para corregir   algunos  problemas.




Esta  entrada   tiene  como   finalidad hacer  hincapié en el uso de  una   buena  inspección  visual en todo   artefacto  que llega   a nuestros  centros  de servicio, como   acostumbro  a decir  usar  "ojo, pestaña y ceja"  en los  circuitos   tratando   de   buscar  alguna  mínima  evidencia  o  pista que  nos  lleve a encontrar el componente  dañado.
Las  inspecciones    visuales  siempre se   debe  realizar  una vez   abierto  el equipo,  previo  una  limpieza  si se diera  el caso  de  encontrar  suciedad.
Las  razones  para   dicho  procedimiento son  muchos:

  • Observar  si hay capacitores  inflados, alguna  resistencia  quemada  o sobrecalentada, componentes  oxidados  o partidos. ETC
  • Observar  si el  equipo  ya  fué   tocado  por   otros  técnicos  o  el mismo  dueño.
  • Inspección  del  lado de las soldaduras en   busca de  soldaduras  quebradas.
  • Inspecciones  mas  detalladas   puede ser  llevados  a cabo  con  ayuda  de  herramientas de aumento como  lupas, microscopio en caso de componentes  SMD.
El caso  que  nos  toca  resolver   en esta  entrada  tiene   mucho  que   ver  con  los  procedimientos   mencionados  arriba.
Nos   llegó  un  pequeño  mini componente  DAEWOO NC-802H que no lee USB. Al  probar   el equipo   efectivamente  se puede  ver  en el  DISPLAY  la palabra "READ"

Daewoo no lee USB


SÍNTOMAS.


  • El equipo enciende  correctamente, hay audio normal.
  • Lee discos correctamente así  como  las  otras  funciones.
  • El  problema se presenta  en  la opción  USB, cuando se inserta una memoria USB no  lo puede leer  y muestra  en el display  el mensaje "READ" y se puede  quedar  todo  el tiempo así.
  • Se puede  cambiar a las demás  funciones sin ningún problema.



REPARACIÓN.
Cuando nos  toca  un problema    de  este  tipo, lo primero  que  uno revisa  es el conector  USB  en busca  de alguna  pista quebrada especialmente  las lineas D+ y D-  en  caso que estamos revisando  las pista  estaban en perfecto estado.

Lo  siguiente  que  podemos  verificar  es  el VCC cuyo  voltaje  debe  ser  5V. Hasta    aquí  todo  perfecto.

El siguiente   paso  es desmontar la  tarjeta  de CD que es  adonde  se dirige  el conector  USB   y  revisar    que integrado realiza  la función  de  leer  las memorias USB.


LC87F1HC USB host controller

Siguiendo  las  pistas  D+ y D-se  llega  al integrado IC502  de  código LC87F1HC. Como no  hay  información   acerca  de este  equipo   ya que no se puede conseguir   diagrama  ni manual  de servicio, toca   buscar    información   en  la RED, no pude   conseguir  datasheet pero  si  la  función que corresponde  a  un Microcontrolador  con USB host  controller.

Mencionar   que  este  equipo  es  de los primeros que contaban   con  entrada USB  en marcas  Chinas.

Hasta ahí  todo  bien,  y   también conseguí un diagrama  de un  autoestereo de otra  marca  que  lleva  el mismo  microcontrolador y  con   esa  información  estaba   listo  para    trabajar. Aunque  en  realidad no   hay mucho que hacer   sino revisar  unas  cuantas  lineas  de señal y alimentación.

Pero   en eso algo  llamó  mi atención en el circuito  impreso, una pequeña terminal de alambre   sobresaliendo  de la posición CE517 que corresponde  a un   capacitor.

Capacitor  faltante

Si  bien  en la   tarjeta  faltan  muchos  componentes  lo cual es normal  ya que  con la misma   tarjeta se  fabrican varios  modelos  de   equipos, pero en  esta tarjeta   por  las huellas  de soldadura  se  puede    ver  que  el  capacitor  CE517  si  venía montado.

Por  las dudas tuve  que consultar  el diagrama  del autoestereo  que conseguí, para ver  si  ese capacitor tenía  relación   con la  parte  del  USB.
LC87F1HC diagrama
Tal como  se  puede  ver  en la imagen  los pines 37 y 38  corresponde al    ingreso  de la  linea de  datos  del  puerto USB  y el capacitor  que  falta va conectado al pin 41 por  la  nomenclatura  que  trae dicho pin(UFILT),  no se  puede  deducir  con exactitud  la  función que le corresponde, pero  si es útil  para saber  el  valor  del capacitor  faltante  el cual es de 2.2 microfaradios por 10V.
Una   vez  colocado el mencionado  capacitor la función USB quedó  funcionando correctamente.

Falla corregida
Se probó  varias  memorias  USB de distintas  capacidades y de acuerdo a eso   se  demora  un  poco  en leer  memorias  de 8GB  que es lo máximo que se pudo  probar.
Reiterarles  mis  recomendaciones  de   tener    los ojos  bien abiertos  para  observar cualquier   detalle  en los circuitos  impresos, tal como en este  caso nos   puede  llevar  a encontrar la  falla   sin  realizar  muchas  mediciones.






En  ésta  entrada  voy a escribir  un  poco    acerca de la reparación  y  algunos  detalles  del equipo de  sonido LG MCV905 que  llega  por  problemas   en el sonido.
Si bien es cierto que   dicho  equipo ya  tiene  unos   8 años   en el mercado, y escribir la reparación de algo   ya antiguo para  muchos  puede  no parecer  interesante, pero  a  nivel  de componentes  y circuitos    guarda  mucho  parecido  con los  equipos  recientes.  Entre  ellos   el  uso  de una Fuente  conmutada y para   aquellos  colegas que están   iniciando en el mundo  de la reparación les puede   servir  de algo  mis   notas, ya  que la  reparación que  voy a contarles  es  bastante  sencilla   y muy  básica.

LG MCV905

SINTOMAS:

  • El equipo enciende y realiza  las  funciones correctamente durante  un  corto  lapso de tiempo.
  • Algunos  segundos  después el  audio se corta  o se vuelve  intermitente en todas  las  funciones.
  • En la opción USB  cuando pones a tocar una  música, se  puede  visualizar   en el display  que  al instante   que el audio empieza  a cortar el contador del display se  detiene o avanza  de forma  intermitente  al  ritmo del  corte  del audio.
  • En  radio  igual el audio   corta  segundos  después de encender nunca  mas  de 1 minuto y así  en todas  las  funciones.
  • Lo apagas,  luego lo  vuelves a prender puede   funcionar otra vez  unos  segundos   y  luego corta el audio  pero  el equipo no se apaga ni  se protege.
REPARACION.
Analizar bien    los síntomas que manifiesta  el equipo nos  va a conducir  a sacar  conclusiones  certeras  acerca  de la etapa que tenemos  que  revisar para  no perder  el tiempo revisando  otras  etapas que no tienen  que ver  con el problema.

Por experiencia   se puede  deducir  con  un  amplio margen de  acierto que la etapa de  audio   tales  como el integrado de salida de audio que en este  caso es un STK282-270 se  encuentra  en buen estado.

Lo  ideal  en este   tipo  de problemas es empezar  a   realizar  un cuadro de voltajes    de  la fuente   conmutada.
Dichas   mediciones  se debe  realizar  en los conectores  que  trae la fuente  o en la  placa Mainboard.

Fuente LG EAX32596605
La  fuente   del equipo  LG  MCV905  trae el código  EAX32596605 y en dicha  placa  trae   dos   Fuentes:

La fuente  de Standby:  Esta  fuente  provee el voltaje de standby  que alimenta  al equipo cuando está  en reposo. Ademas  también  provee  los otros   voltajes  que  alimentas   las otras  secciones y que  se activan luego de  dar   la  orden de  encendido.

 La  Fuente  principal: Provee  los  voltajes  para  el Amplificador  de salida de Audio ambos  voltajes   son de 70V y -70V

En el problema  mencionado  el principal sospechoso es la fuente de alimentación y  las  evidencias  de ello  es que   en las primeras  medidas  de voltaje que realizamos ya se puede  apreciar   el   problema.

Desde el mismo  momento  del  encendido  la   Fuente de standby  no  provee  los voltajes  indicados  en el impreso  están ligeramente inferiores   y hay  fluctuaciones  en todas las  lineas que salen  de  dicha  fuente.

Los   voltajes  de la  Fuente  Principal  están  correctos.

Fuente de Stanby
El problema  que presenta  la fuente puede   ser  ocasionado  por los siguientes causas:
  • Filtros  desvalorizados  o secos.
  • Posible    fuga  o cortocircuito  en alguna  de las  salidas.
  • Fallas en el bloque medidor
  • Fallas  en el sensor de sobrecorriente.
El primer   paso  obvio  es  revisar los capacitores electrolíticos   de la  fuente   o en su  defecto cambiarlos  todos.

Si los capacitores  están  correctos  o ya se cambiaron lo siguiente es descartar  algún corto  o  baja  impedancia  en la   salida de cada  voltaje.

En  futuros posts  estaré   publicando algunos  métodos para revisar  y descartar   el bloque de medición  que  involucra al TL431 y periféricos como  el optoacoplador.

En la fuente  que estamos  reparando     se revisó  los  tres  primeros  pasos mencionados  y no se encontró  problema  alguno.

El  siguiente  paso  es revisar  el sensor  de sobrecorriente  del integrado de la fuente  de stanby.

STR-A6252
Llegado a este  punto  les sugiero  directamente  cambiar  la resistencia    ya que su  medición   con cualquier  multímetro  no  es precisa. En  el caso  que   de este   equipo  la  resistencia es de 0.47 ohmios.  Una vez  cambiado    la  resistencia    los  voltajes  se  normalizaron  y el equipo comenzó a  trabajar correctamente.

Mencioné  mas  arriba  que el diagrama   no corresponde con el equipo al menos  en la  parte de  la fuente. Es posible que existen  varias   versiones del  diagrama porque a veces  el mismo  modelo  de equipo es  fabricado  en   distintos  países.   Si   consigo algo de información mas adelante  acerca  de la fuente   y los  diagramas de  este  modelo  lo estaré  compartiendo.



Llegó al  centro de  servicio  un MICROCOMPONENTE PHILIPS DCM230/55 con  problemas de  audio. Aunque  éste  pequeño componente  es barato  y  muchos  tal  vez   no se tomarían  la molestia  de repararlo  ni  analizarlo, yo si lo hago  porque  me   gusta   y  tengo   cierta  preferencia  por los  sistemas  de audio  portátiles y   para los que    gustan   de la electrónica  y  están empezando a  sumergirse  en ese  mundo  no hay  mejor   forma  de comprender  su  funcionamiento estudiando  los circuitos  de pequeños   artefactos.

SINTOMAS.

  • El equipo  no tiene  audio en ninguna de las  funciones.
  • Por  la  toma  de  auriculares  si   hay  audio.
  • El resto de las   funciones  están  correctas.
Philips DCM230/55

REPARACIÓN.
Dicho  problema  puede   ser  causado  por  múltiples  componentes y  para   aislar  el problema  es preciso  conocer  de forma   básica  el funcionamiento  del  equipo.

Siempre  recomiendo   un análisis  antes  de abrir  el artefacto o antes de revisarlo si  es posible  con  ayuda  del diagrama ya sea  completo  o en bloques, de este modo formarse una  idea acerca de los componentes o bloques  que se deben  revisar.


Diagrama en bloques DCM320
Del análisis  del  diagrama  en bloques  podemos sacar  algunas  conclusiones:
  • Se puede  ver  claramente  que  tiene dos  amplificadores   de audio: el principal es un TDA8947 y  para  los  auriculares un SC1308  y ambos    reciben  la señal de audio de la misma linea que sale  del  procesador  de audio PT2314.
  • Con  la mirada   puesta  en el diagrama en bloques    y  comprobado antes  de abrir el artefacto, el correcto funcionamiento del audio a través de los auriculares podemos  concluir  que   el  problema  se encuentra  en el bloque  del  amplificador  de salida  principal TDA8947.
  • Esto no quiere  decir  que  el integrado  de salida  está  dañado   y  vamos  a reemplazarlo; sino que reduce la cantidad de   pruebas  que tenemos  que   hacer.
  • Las  mediciones a realizar  serían  los siguientes  medir  el VCC, comprobar  las  bocinas, comprobar  si  tiene  algún  voltaje  de activación  o MUTE y por  último  revisar  la señal  que  desactiva a este  amplificador  cuando  está  conectado el auricular.
TDA8947J
  • Esos  minutos  de tiempo que  tardamos  en analizar   nos permite  elaborar  nuestro   esquema  de las  mediciones que  tenemos que realizar. Porque   uno   no puede   abrir  un equipo   y  comenzar  a  medir  por  medir  sin saber  lo  que   está  haciendo y  peor   aún  si no se  conoce  el   funcionamiento  al menos  de  forma   básica de  dicho  artefacto.
SORPRESAS y CAMBIO DE  ESTRATEGIA.
  • Al abrir   un equipo  uno se puede    llevar  muchas  sorpresas,  de modo  que  podemos   cambiar  de estrategia  para  realizar  la reparación  y olvidar   todo el esquema   de  mediciones que teníamos  planeado  realizar.
  • Al  abrir  este equipo      me dí  con la sorpresa  que estaba   con   un  gran capa   de suciedad, bastante  polvo  que formaba  una  capa  dura como  si  alguna vez  ese  polvo    hubiera  entrado en contacto  con algún líquido.
TDA8947J amplifier


  • Luego  de una limpieza  superficial se  puede   notar  que  las  soldaduras están   bastante  oxidadas. Aún  se puede  observar  la  suciedad  encima  del TDA8947J. En su   momento  no  tomé  fotos  de  como estaba  el equipo porque no tenía   intención   de  realizar   una  entrada   en mi  blog. La idea  de escribirlo  vino  cuando  ya   estaba  corregido el defecto.
  • La estrategia  de   reparación  cambia justo    en el momento de abrirlo. Porque   ya  podía  ver  que  el defecto   podría  ser  a   causa  de la  suciedad y  una vez  que    me puse  a limpiar ya  comencé   a  ver  algo sospechoso.
  • Una  de las  terminales  de  la resistencia R41 de 10K estaba  demasiado  sulfatado y cuando    tomé el cautin para   quitar   la  soldadura  vieja la resistencia  se  desprendió incluido  sus  terminales  de contacto.
  • Lo correcto  en ese momento es  quitar la soldadura  y   cambiar la resistencia. En  ese momento  aún  no sabía   si el equipo  iba  a funcionar   una vez  cambiado  dicha   resistencia   y  no sabía  a que sección   correspondía.
R41 cambiada
  • Soldé  provisionalmente otra    resistencia y probé   el equipo y LISTO....quedó  funcionando  correctamente.
  • Mi  curiosidad era ver     la función  que cumplía  dicha  resistencia o al menos  en que sección  estaba  trabajando, así  que  me  puse a revisar  el diagrama.
Activación TDA8947J
  • La resistencia  R41  está en la  red  de polarización  de base de Q14  que    trabaja  junto  a Q19  que  a su   vez  está conectado  al pin  10  del amplificador  de salida  de audio. Dicho   pin  sirve  para  activar  o desactivar  al integrado de  acuerdo  al estado de voltaje.
CONCLUSIONES.
Esta  reparación    fue  realizada  de forma  exitosa   sin  haber   realizado   una  sola  medición. Y sucede  muchas    veces en nuestro centro de servicio, pero    eso  no   significa  que    no podemos  aprender  algo  de ello y en este  caso  el  análisis  del circuito     motivado  por  la curiosidad  conduce   a  dar  un  vistazo  al  diagrama  para  tener  en cuenta en futuras  reparaciones
.



























Con tecnología de Blogger.
